Колись мені захотілося зробити на сайті меню з однієї картинки: клацаєш на одну частину зображення – переходиш в один розділ, на іншу – в інший. Для цього в HTML здавна є карта зображень. Але щойно я зробив сайт адаптивним, ділянки посилань почали «з'їжджати» з картинки. Розповім, як зробити карту зображень, чому вона ламається на телефоні і як це виправити – старим способом зі скриптом і сучасним, через SVG.

Що таке карта зображень

Простими словами – це поділ зображення на ділянки, кожна з яких веде за своїм посиланням. Наочно це виглядає так:

Зображення з двома стрілками, кожна з яких веде на інший сайт

Уяви, що стрілка з написом «ONE WAY» має вести на один сайт, а «OR ANOTHER» – на інший. У HTML це робиться тегами <map> та <area>:

<img src="roads.webp" width="1200" height="900" alt="Дві дороги" usemap="#roads">

<map name="roads">
    <area shape="poly" coords="252,282,335,215,838,196,855,338,330,352" href="/one-way" alt="Один шлях">
    <area shape="poly" coords="348,382,875,448,968,545,885,612,335,555" href="/another" alt="Інший шлях">
</map>

Ми створюємо карту з назвою roads, описуємо в ній ділянки area з координатами coords і посиланнями href, а зображенню кажемо використовувати цю карту: usemap="#roads". Ділянка може бути прямокутником (rect), колом (circle) чи довільним багатокутником (poly). І не забувай про alt для кожної ділянки – без нього програми для незрячих не зрозуміють, куди веде посилання.

Як отримати координати

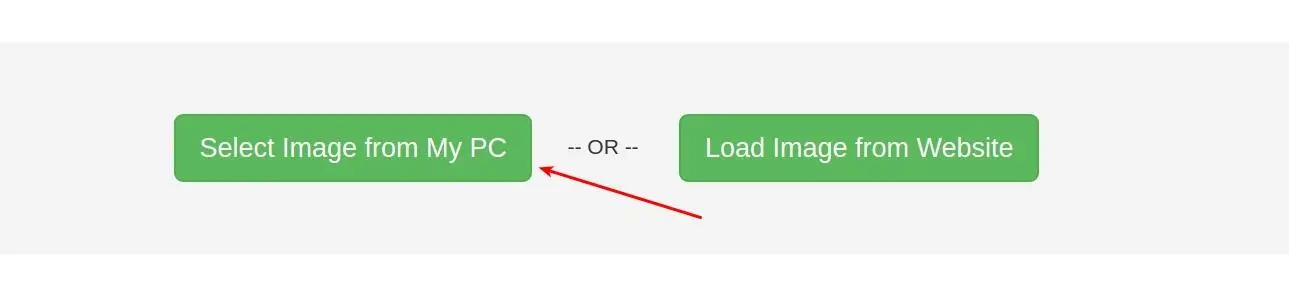

Вираховувати координати вручну – справа невдячна. Найпростіше скористатися онлайн-генератором, наприклад image-map.net. Він пропонує завантажити зображення з комп'ютера або вказати його адресу:

Завантаження зображення в генератор карти зображень

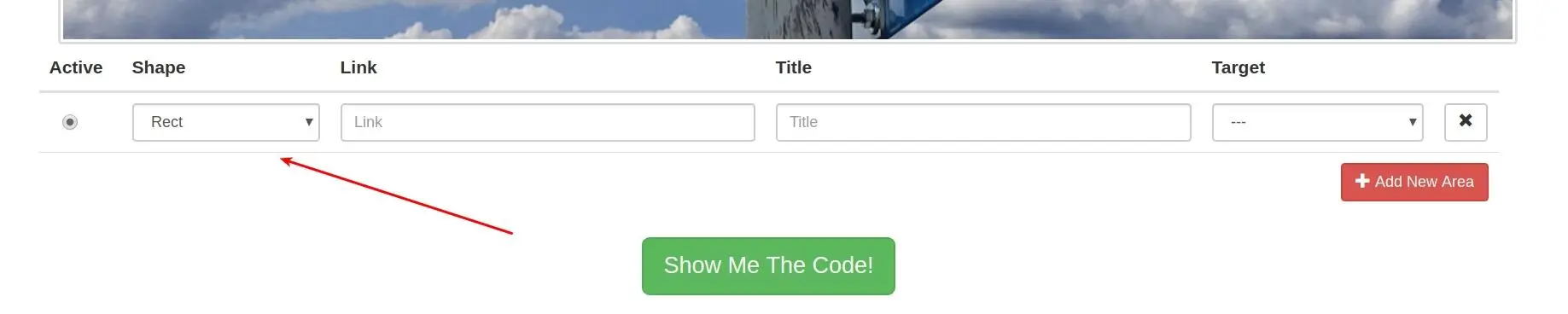

Далі додаєш ділянки під зображенням і обводиш потрібне місце на картинці:

Додавання ділянок посилань у генераторі

Форму можна обрати прямокутну, круглу або довільну:

Вибір форми ділянки: прямокутник, коло або багатокутник

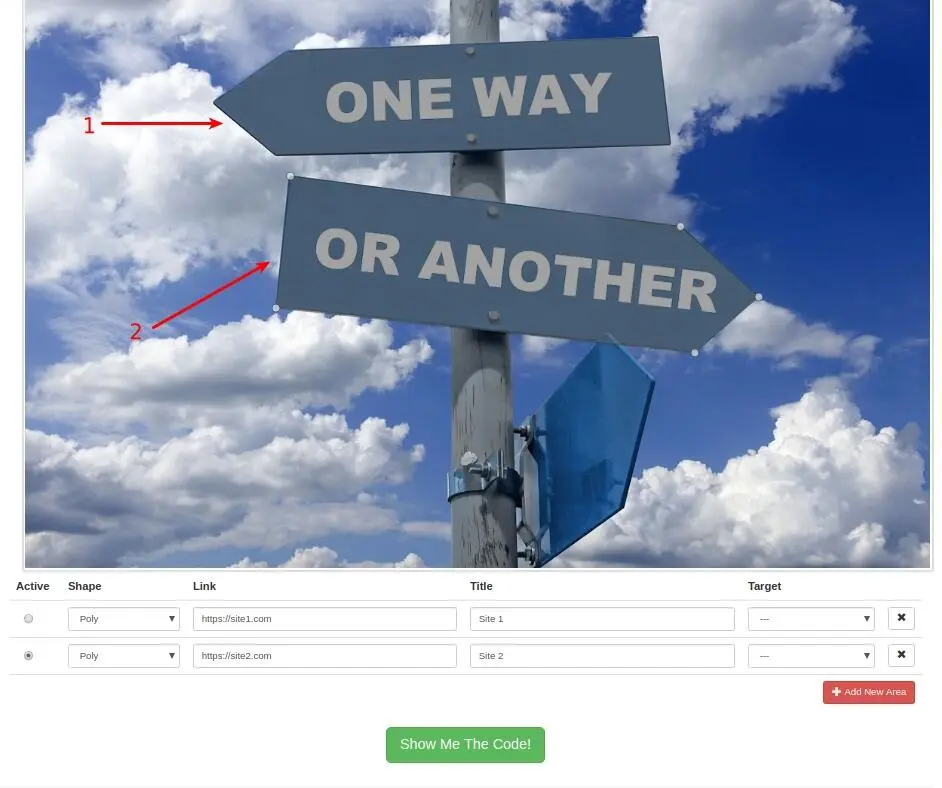

Для стрілок потрібна довільна форма. Після невеличких старань у мене вийшло так:

Обведені стрілки на зображенні в генераторі

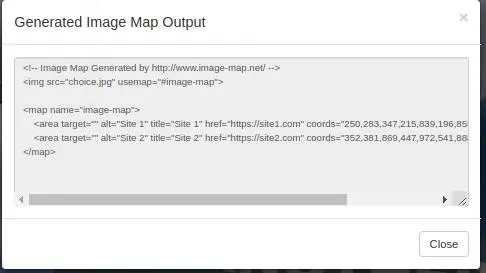

Кнопка Show Me the Code! видає готовий код, який лишається вставити на сайт:

Готовий код карти зображень

Чому карта зображень не адаптивна

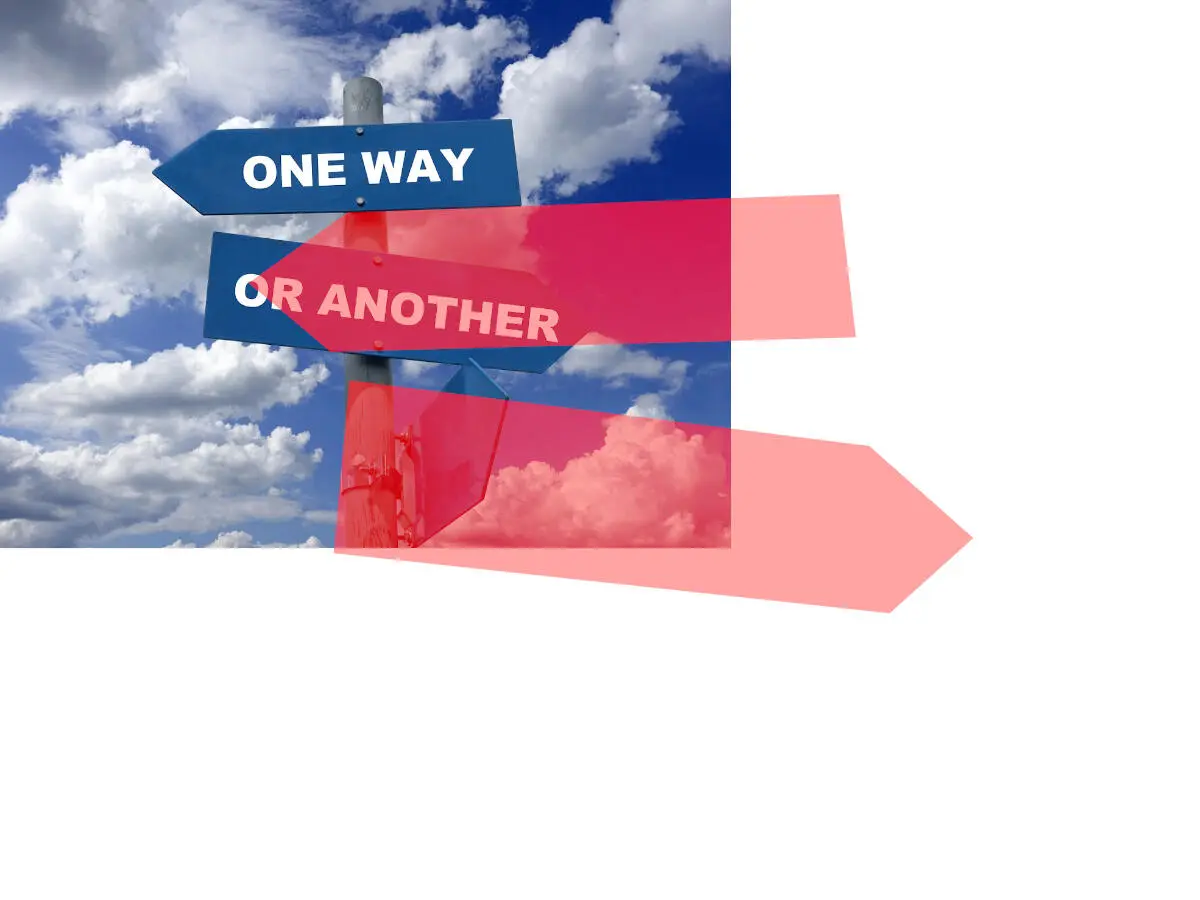

Усе було б чудово, якби не одне «але». Координати в <area> задаються в пікселях оригінального зображення. Щойно картинка зменшиться на вужчому екрані, ділянки залишаться на старих місцях (на прикладі вони виділені червоним):

Тобто на телефоні людина тицяє в стрілку, а посилання там уже немає. Є два способи це виправити.

Спосіб 1: скрипт Image Map Resizer

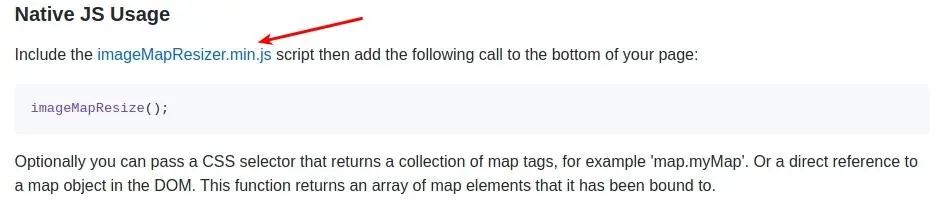

Якщо карта зображень у тебе вже є і переробляти її не хочеться, допоможе маленька бібліотека Image Map Resizer. Вона перераховує координати ділянок щоразу, коли змінюється розмір зображення. Звантаж з її сторінки файл imageMapResizer.min.js:

Файл imageMapResizer.min.js на сторінці бібліотеки

Поклади його поруч зі своїм сайтом і підключи перед закривальним тегом </body>:

<script src="imageMapResizer.min.js"></script>
<script>
    imageMapResize();
</script>

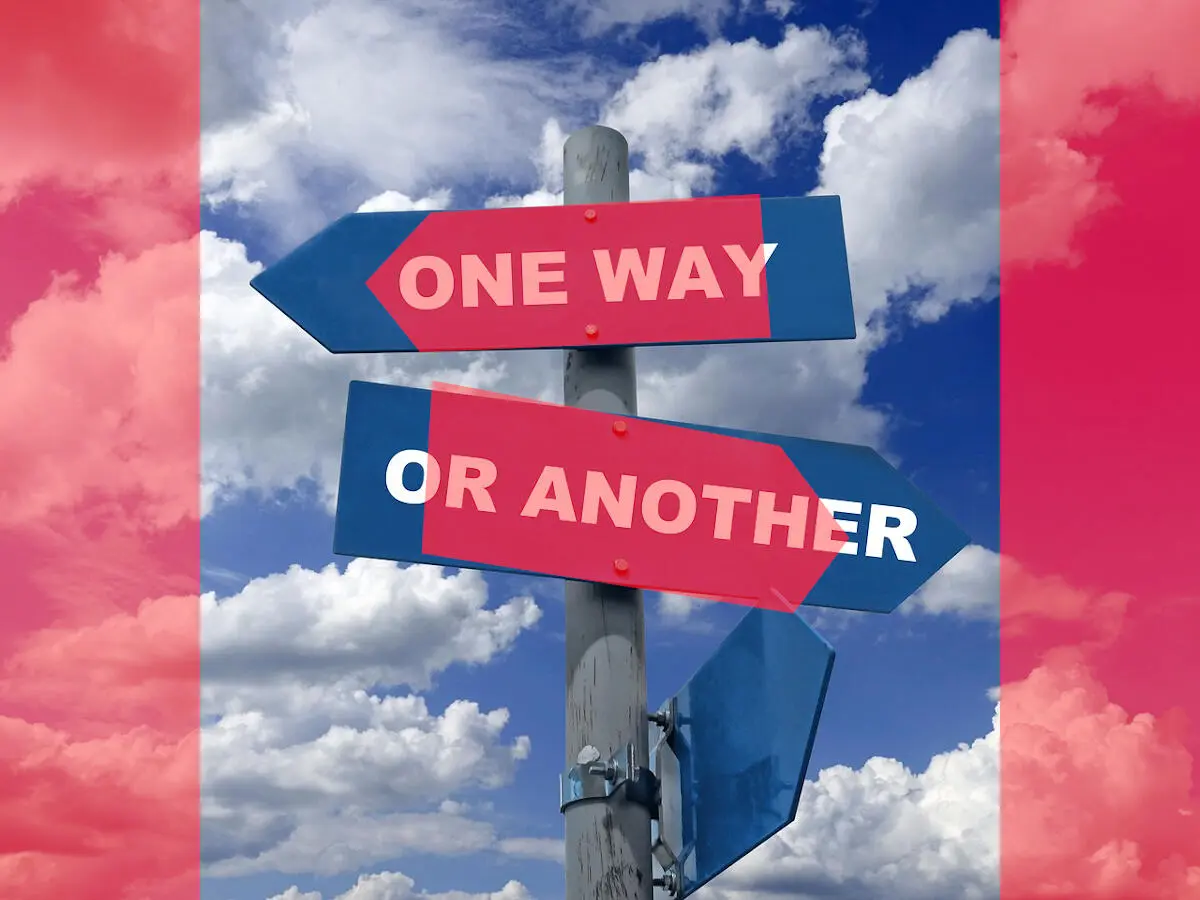

Тепер ділянки змінюють розмір разом із картинкою. Але є нюанс, на якому я колись застряг: якщо зображенню задати object-fit: cover, щоб воно заповнювало блок і обрізалося по краях, скрипт рахує відсотки від усього зображення, а не від видимої частини, і ділянки знову з'їжджають:

Тоді мені довелося городити обхідний шлях із кольоровими блоками по краях. Сьогодні я зробив би інакше.

Спосіб 2: карта зображень на SVG

Сучасна заміна <map> – вбудований SVG. У ньому зображення і ділянки посилань живуть в одній системі координат, тож масштабуються разом самі, без жодного скрипта:

<svg class="image-map" viewBox="0 0 1200 900" role="group" aria-label="Дві дороги">
    <image href="roads.webp" width="1200" height="900"/>
    <a href="/one-way" aria-label="Один шлях">
        <polygon points="252,282 335,215 838,196 855,338 330,352"/>
    </a>
    <a href="/another" aria-label="Інший шлях">
        <polygon points="348,382 875,448 968,545 885,612 335,555"/>
    </a>
</svg>

Як це працює:

  • viewBox дорівнює розміру оригінальної картинки в пікселях, тож координати з генератора з попереднього розділу підходять без змін. Тільки в points пари чисел розділяються пробілом: x,y x,y.
  • <image> вставляє саму картинку, а кожне посилання <a> обгортає свою ділянку – багатокутник polygon, прямокутник rect чи коло circle.
  • aria-label на посиланні виконує ту саму роль, що alt в <area>.

Трохи CSS, і з'являється бонус, якого карта зображень ніколи не вміла, – підсвічування ділянки при наведенні й при переході клавіатурою:

.image-map {
    display: block;
    width: 100%;
    height: auto;
}

.image-map polygon {
    fill: transparent;
    transition: fill 0.2s;
}

.image-map a:hover polygon,
.image-map a:focus-visible polygon {
    fill: rgb(255 255 255 / 0.3);
}

А як щодо того самого cover, через який я колись мучився? У SVG для цього є атрибут preserveAspectRatio="xMidYMid slice": зображення заповнює весь блок і обрізається по краях, а ділянки обрізаються разом із ним і залишаються точно на своїх місцях.

<svg class="image-map hero" viewBox="0 0 1200 900" preserveAspectRatio="xMidYMid slice">
    …
</svg>
.hero {
    width: 100%;
    height: 100vh;
}

Ось і все: картинка на весь екран, на будь-якому пристрої, а посилання там, де треба.

Що далі

SVG корисний не лише для карт зображень – так само вбудовують і іконки, про це я писав у статті Font Awesome: як додати іконки на сайт. Якщо ж тобі потрібне звичайне меню для телефона, глянь, як зробити кнопку-бургер на CSS, а на статичному сайті меню можна збирати автоматично – ось як зробити меню в Eleventy.

А ти робив/ла колись меню з картинки? Карта зображень чи вже SVG? Пиши в коментарях 🙂
